铂钯尾矿中提取回收贵金属铂和钯

为了加强对尾矿的稀有贵金属铂钯回收，目前采用磁选-磨矿-浮选工艺进行提取回收。铂钯矿物的嵌布粒度极细，基本上都在0.5-1.6微米之间，且以连生体形式存在，其中与磁铁矿的连生体最多，与脉石连生体和硫化矿连生体次之，脉石矿物主要以蛇纹石为主，矿物粒度约95%-0.074毫米，铂和钯主要分布在0.074-0.02毫米粒级，必须磨矿使之单体解离。

尾矿中回收铂钯要先用磁选丢弃大部分非磁性物，使铂钯在磁性物中得到富集，然后将磁性物磨至合适的细度，再进行浮选得到铂钯精矿。由于磨矿时会产生微细矿泥，对浮选产生不利影响，所以要选选择性好、抑制力强的脉石矿物抑制剂。

磁场强度达到0.35T时，铂、钯的回收率分别为61.29%和52.04%，再提高磁场强度，铂、钯回收率提高不多，因此目前业内广泛使用磁场强度为0.35T。

经过磁选的磁性产品作为磨矿的给矿，磨矿细度越大，铂钯回收率也越高。但当磨矿细度妈0.04毫米，占有率达到90%后，再继续增加，铂钯回收率不会再提高。因此，合理的磨矿细度为90%-0.040毫米。

以磨矿产品为浮选给矿，用丁黄药和丁胺黑药作捕收剂，2号油作起泡剂，进行浮选介质和抑制作用；在碱性介质中浮选时，铂、钯的回收率和品位都较高，粗精矿产率最小，所以确定浮选介质为碱性，目前抑制剂选择用L101的，其指示最好，尤其对微细脉石矿物选择性好、抑制力强。

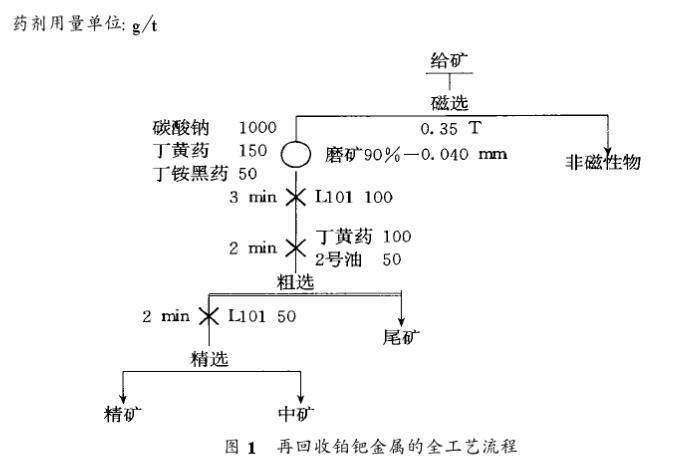

采用磁选-磨矿-浮选工艺进行提取回收铂钯精矿中的铂、钯。获得的铂、钯的品位分别为16.540g/t和19.53g/t，回收率分别为41.64%和23.37%。
